교량이음장치
현장 조건에 맞춘 6개 제품군
교량의 온도 변화·진동·하중에 의한 변위를 흡수하여 구조물을 보호하는 핵심 제품입니다. 아래 제품을 선택하면 제품별 특징과 적용 규격, 나라장터 물품식별번호를 바로 확인할 수 있습니다.
Monocell Joint
모노셀 조인트
New Finger Joint
뉴 핑거 조인트
Steel Finger Joint
스틸 핑거 조인트
New Monocell Joint
뉴 모노셀 조인트 NMC-L · 종방향 (Longitudinal)
Side Walk Joint
인도교 조인트
Rail Seal Joint
레일 씰 조인트 · ROAD
Monocell Joint
모노셀 조인트
Key Performance
상판부와 측판이 일체화된 구조이며, 내오존·내한·내마모에 강한 특수고무가 측판과 앵커볼트로 조립되어 방수성이 우수합니다.
제품 연결부가 암수로 이루어져 누수가 발생하지 않아 하부구조 부식을 방지하고 상판이 강재로 되어있어 반영구적입니다.
측판과 방수고무의 조립연결구조로 필요한 길이로 제작 및 설치가 가능하며 방수성이 뛰어납니다.
Applied Patents
Technical Specifications
규격 · Specifications
강조된 번호는 나라장터에서 조회·발주할 수 있는 물품식별번호입니다.
| MODEL No. | 물품식별번호 | 신축량 (mm) | 유간 Min | 유간 Mid | 유간 Max | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|---|---|---|
| HT-NMC-30H | 24694287 | 30 | 25 | 40 | 55 | 100 | 200 | 300 |
| HT-NMC-50H | 24694288 | 50 | 25 | 50 | 75 | 120 | 200 | 300 |
| HT-NMC-60H Zn | 25614935 | 60 | 35 | 65 | 95 | 120 | 200 | 330 |
| HT-NMC-80H | 24694290 | 80 | 40 | 80 | 120 | 135 | 200 | 350 |
| HT-NMC-100H Zn | 25614936 | 100 | 40 | 90 | 140 | 145 | 250 | 370 |

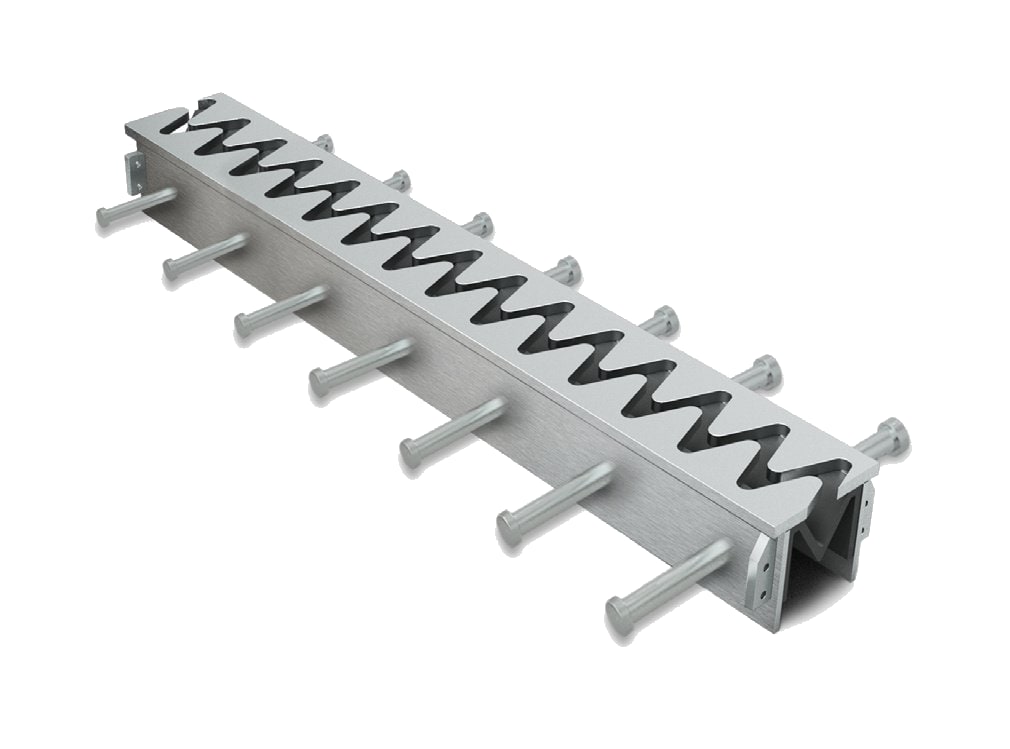

New Finger Joint
뉴 핑거 조인트
Key Performance
설치 길이에 따라 연속된 고무씰을 일체형으로 조립제작하여 설치가 간단하고 경제적입니다.
제품 연결부가 암수로 이루어져 누수가 발생하지 않아 하부구조 부식을 방지하며 상판이 강재로 되어있어 반영구적입니다.
핑거와 핑거가 차량방향으로 연속성을 가지므로 차량통과 시 충격의 영향이 작습니다.
Applied Patents
Technical Specifications
규격 · Specifications
강조된 번호는 나라장터에서 조회·발주할 수 있는 물품식별번호입니다.
| MODEL | 물품식별번호 | 신축량 (mm) | 유간 Min | 유간 Mid | 유간 Max | A | B | C |
|---|---|---|---|---|---|---|---|---|
| HT-NFJ-30H | 24694292 | 30 | 25 | 35 | 60 | 150 | 310 | 200 |
| HT-NFJ-50H | 24694293 | 50 | 25 | 50 | 75 | 160 | 330 | 200 |
| HT-NFJ-80H | 24694294 | 80 | 40 | 80 | 120 | 220 | 330 | 200 |
| HT-NFJ-100H Zn | 25617282 | 100 | 50 | 100 | 150 | 240 | 350 | 200 |
| HT-NFJ-120H Zn | 25617287 | 120 | 60 | 120 | 180 | 280 | 350 | 250 |
| HT-NFJ-130H Zn | 25617286 | 130 | 60 | 120 | 180 | 280 | 350 | 250 |
| HT-NFJ-150H Zn | 25617285 | 150 | 80 | 160 | 240 | 345 | 350 | 250 |
| HT-NFJ-160H Zn | 25617284 | 160 | 80 | 160 | 240 | 345 | 345 | 250 |

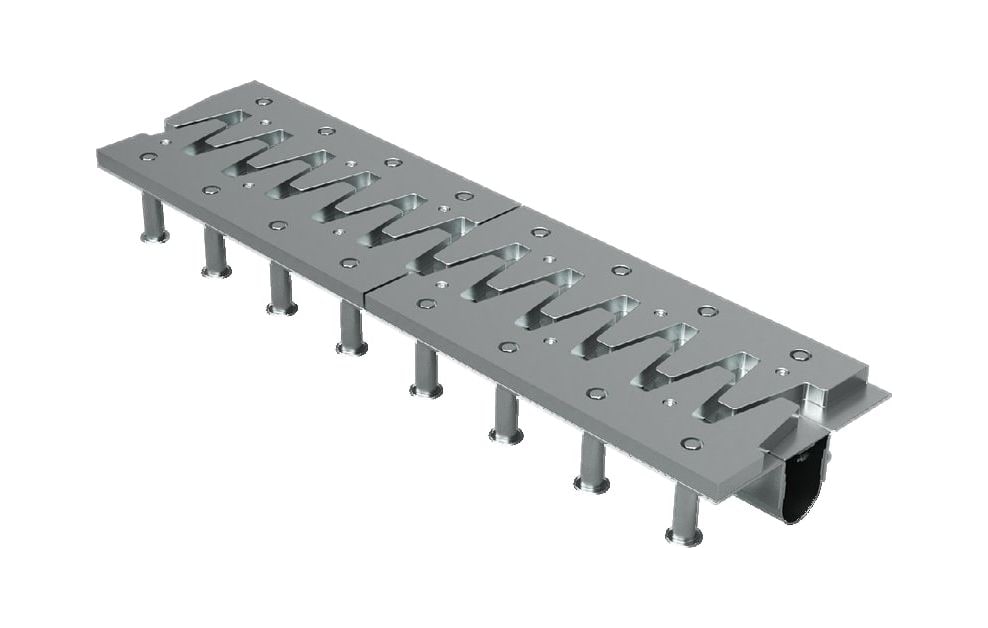

Steel Finger Joint
스틸 핑거 조인트
Key Performance
내구성 및 적용성이 입증된 핑거형 신축이음장치로 모든 교량형식에 적용 가능합니다.
단순한 구조 형태로 하자 발생 요소가 적으며, 압연 강재 사용으로 수명이 깁니다.
차륜과 핑거판이 밀착되어 충격 및 소음 발생이 적고 주행성이 우수합니다.
Applied Patents
Technical Specifications
규격 (Specifications) — 신축량 50mm ~ 600mm
강조된 번호는 나라장터에서 조회·발주할 수 있는 물품식별번호입니다.
| MODEL | 물품식별번호 | 신축량 (mm) | Joint Spacing Min | Joint Spacing Max | 길이 | W | H |
|---|---|---|---|---|---|---|---|
| HT-SFJ-50H Zn | 25600618 | 50 | 320 | 370 | 995 | 300 | 200 |
| HT-SFJ-80H Zn | 25600620 | 80 | 360 | 440 | 995 | 330 | 260 |
| HT-SFJ-100H Zn | 25600621 | 100 | 400 | 500 | 995 | 350 | 260 |
| HT-SFJ-150H Zn | 25600625 | 150 | 470 | 620 | 995 | 400 | 270 |
| HT-SFJ-200H Zn | 25600627 | 200 | 550 | 750 | 995 | 400 | 270 |
| HT-SFJ-300H Zn | 25600631 | 300 | 770 | 1070 | 995 | 420 | 250 |
| HT-SFJ-400H Zn | 25600634 | 400 | 935 | 1335 | 995 | 450 | 300 |
| HT-SFJ-500H Zn | 25600636 | 500 | 1085 | 1585 | 995 | 470 | 350 |
| HT-SFJ-600H Zn | 25600638 | 600 | 1255 | 1855 | 995 | 500 | 350 |
* 60H, 110H, 120H, 140H, 160H, 230H, 240H, 250H, 320H, 350H, 450H, 550H 모델 추가 보유. 상세 문의 요망.

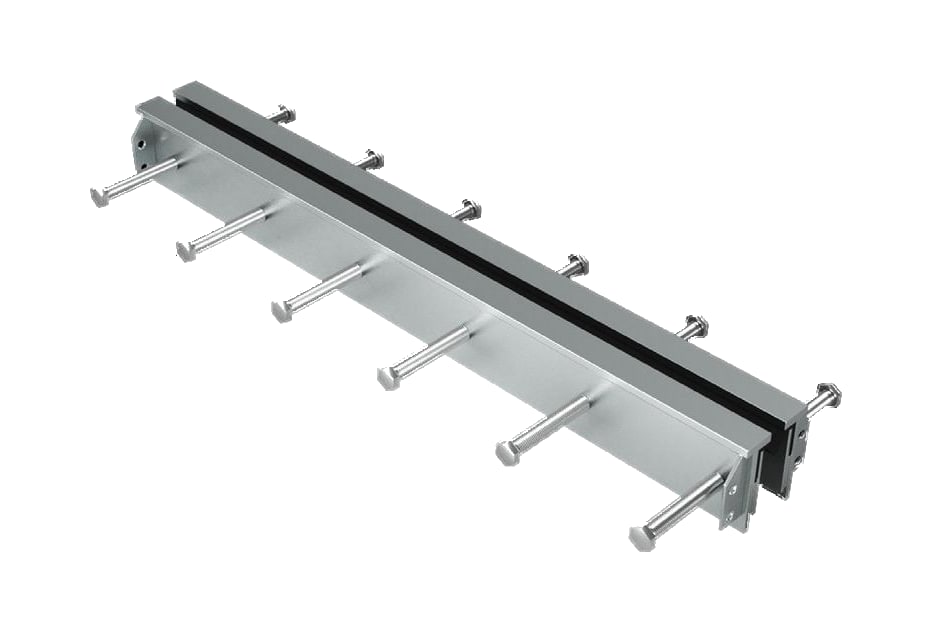

New Monocell Joint
뉴 모노셀 조인트 NMC-L · 종방향 (Longitudinal)
Key Performance
교량 확장부에 적용하는 제품으로 유간이 좁고, 상판을 주행방향과 수평하게 제작하여 주행성이 우수합니다.
연결부 보강재 적용으로 이음부 체결성을 향상시켜 구조적 안정성이 뛰어나며 압연 강재 사용으로 수명이 깁니다.
강재 전체를 용융아연도금하여 녹발생이 없는 제품으로 유지관리성이 우수합니다.
Applied Patents
Technical Specifications
규격 · Specifications
강조된 번호는 나라장터에서 조회·발주할 수 있는 물품식별번호입니다.
| MODEL | 물품식별번호 | 신축량 (mm) | 폭 (mm) | 길이 (mm) | 두께 (mm) |
|---|---|---|---|---|---|
| HT-NMCL-20H | 24694285 | 20 | 90 | 1800 | 102 |
| HT-NMCL-30H Zn | 25614937 | 30 | 100 | 1800 | 102 |
| HT-NMCL-50H | 25255283 | 50 | 120 | 1800 | 102 |

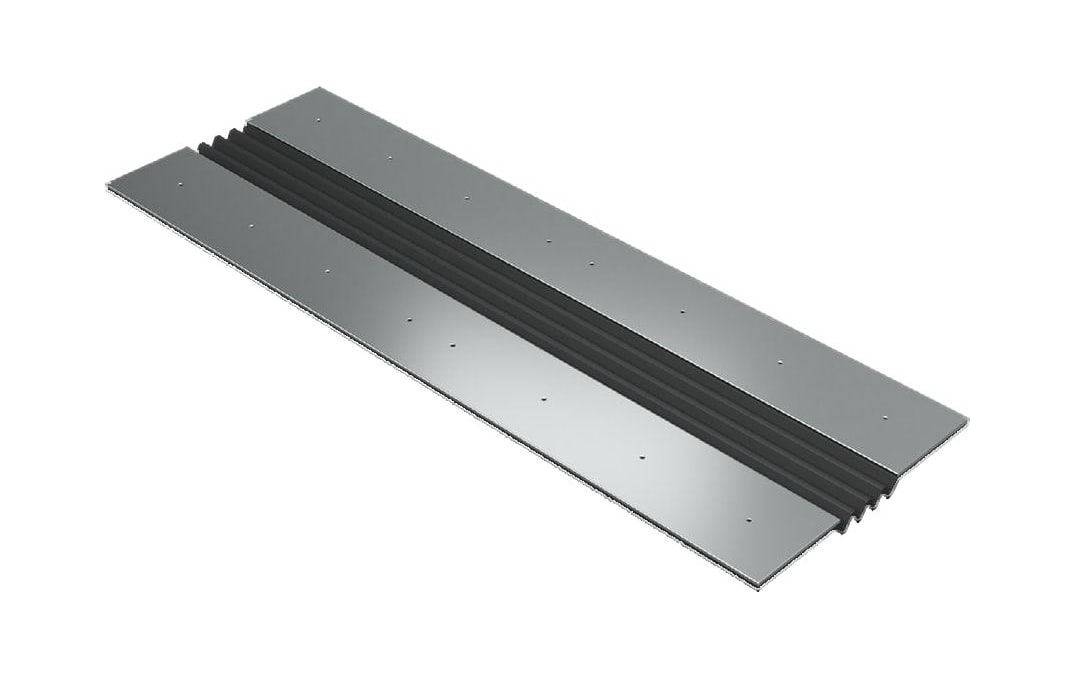

Side Walk Joint
인도교 조인트
Key Performance
교량 인도 구간에 설치하는 제품으로 상판을 내구성이 우수한 스테인리스(SUS 304)로 제작하여 유지관리성이 우수합니다.
보도부 폭에 맞춰 이음부 없이 제작하므로 방수성이 뛰어납니다.
상판에 유격이 없는 제품으로 신발이나 자전거 바퀴가 빠질 염려가 없어 사용성이 좋습니다.
Technical Specifications
규격 · Specifications
| MODEL | A | B | C | D | E | H |
|---|---|---|---|---|---|---|
| HT-SWJ-20-80 | 150 | 250 | 50 | 120 | 150 | 80 |
| HT-SWJ-100-160 | 150 | 250 | 50 | 120 | 150 | 80 |
* 재질: SUS 304 (스테인리스), Rubber (CR)

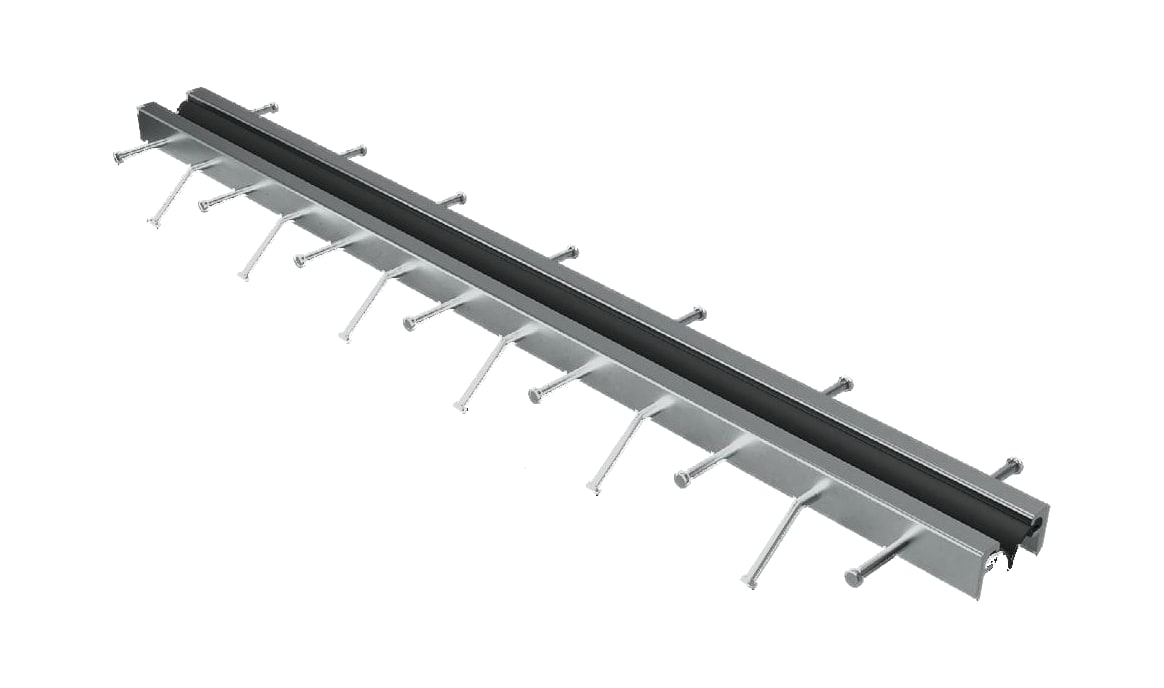

Rail Seal Joint
레일 씰 조인트 · ROAD
Key Performance
강재 빔과 스터드 앵커로 수직·수평하중에 대해 안전하게 전달합니다.
콘크리트에 지지된 스터드앵커 연결과 빔의 견고한 연결이 상부 하중을 하부로 분산시킵니다.
노출되는 신축이음 표면이 작아 승차감이 우수하며, 도로경사의 변화에 적응하여 안전한 주행면을 제공합니다.
빔에 단단한 연결을 위한 씰을 사용하여 이물질 침투와 표면의 물로부터 구조물을 보호합니다.
Technical Specifications
규격 · Specifications
강조된 번호는 나라장터에서 조회·발주할 수 있는 물품식별번호입니다.
| MODEL | 물품식별번호 | 신축량 (mm) | 조인트 간격 Min | 조인트 간격 Max | 길이 (mm) |
|---|---|---|---|---|---|
| HT-Rail Joint-50 | 25231380 | 50 | 50 | 100 | 995 |
| HT-Rail Joint-80 | 25231382 | 80 | 80 | 130 | 995 |
| HT-Rail Joint-100 | 25231381 | 100 | 100 | 150 | 995 |
현장 조건에 맞는 교량이음장치가 필요하신가요?
신축량 · 교량 형식 · 설치 조건 · 수량을 알려주시면 적합한 제품과 나라장터 물품식별번호를 안내해 드립니다.
